10KV DWPKYN-12型鎧裝移開式交流金屬封閉開關設備

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

數量

庫存:

所屬分類

返回列表



資質文件工程案例

產品描述

參數

產品描述

是參照國外先進的開關設備，結合我國國情設計開發的開關柜。開關柜采用中置式結構，節約了斷路器室約50%的空間，便于電纜安裝，一次回路開關安裝在可抽出的小車上，同規格小車可方便互換。采用鎧裝式結構，組成元器件分別裝在接地的、用金屬隔板隔開的隔室中，開關柜的防護等級為IP4X。可配用VS1、VD4、ZN63等真空斷路器，開關柜可與保護系統連接，具有“四遙”功能，實現配電站的自動化。

應用領域

廣泛用于發電廠、變電所等配電系統，煤炭、石油、化工等能源企業，航空、鐵路、港口碼頭等交通運輸企業，高層建筑、體育場館等建筑設施，工礦企業、大型制造業等。

技術特點

?柜體結構采用敷鋁鋅板比多重折彎組裝而成。 ? 完全金屬鎧裝及徹底分隔。? 所有設備的操作均可在柜門關閉狀態下進行。? 柜殼密封度高，防止設備受雜物和蟲害侵入，防護等級IP4X。? 簡單且有效的閉鎖，防止誤操作。? 可配用ZN63A（即VS1）及進口VD4真空斷路器。? 高壓室內的真空斷路器及其操動機構僅需少量維護。? 更換斷路器非常簡單，手車互換性好。? 柜體可靠墻安裝，柜前維修，減少占地面積。? 二次線敷設于尺寸寬裕的線槽內，容易接線。? 電纜室有充裕的空間，可聯接多根電纜。? 透過面板門，極易觀察到電纜室安裝情況。? 快速接地開關用于接地的和回路短接。

產品優勢

1.抗腐蝕能力強

2.聯鎖可靠

3.結構通用性強

4.安全性高

5.開關柜智能化

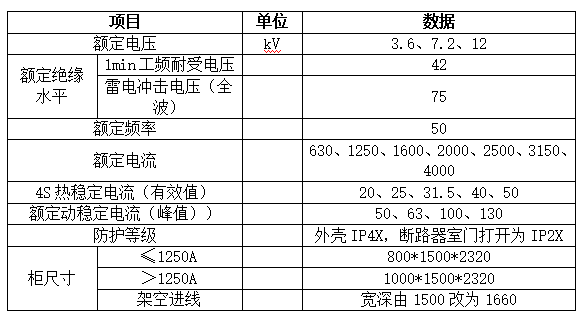

技術參數

未找到相應參數組，請于后臺屬性模板中添加

上一個

無

下一個

無

干變夾件

10kV歐式箱變

預裝式變電站是當今配電系統中經濟、快捷、安全、可靠的一種配電裝置，它是集高壓開關柜、變壓器、低壓開關柜為一體的預裝式的移動式配電裝置。預裝式箱式變電站具有成套性強、體積小、占地少、能深入負荷中心、提高供電質量、減少線路損耗、縮短送電周期、選址靈活、環境適應性強、安裝方便、運行安全可靠及投資少、見效快等一系列優點。?應用領域廣泛用于于6～10kV的環網、終端用戶，用于工業園區、居民小區、商業中心、公園、車站、機場、港口、油田和臨時性設施等戶外場所。?技術特點高壓室由進線柜、(計量柜)、環網柜、出線柜和照明系統組成。柜內采用負荷開關、負荷開關+熔斷器組合電器或熔斷器、隔離開關+斷路器開斷和保護。變壓器室由全密封變壓器或干式變壓器、通風冷卻系統和照明系統組成。通風冷卻可以是自然風冷也可以是強迫風冷，照明系統可以手動控制也可以自動控制。低壓室由進線柜、計量柜、補償柜和出線柜及照明系統組成，低壓室根據用戶要求可采用面板或柜裝式結構組成用戶所需供電方案，有動力配電、照明配電、無功功率補償、電能計量和電能測量等多種功能，滿足用戶的不同要求，并方便用戶的供電管理和提高供電質量。?高壓采用SF6充氣式環網柜，防護等級達到IP67。?低壓采用塑殼斷路器，雙斷點設計，保證供電可靠性。?變壓器采用低功耗、環保型節能變壓器，體積小、損耗小、噪音小。?電纜進出線采用全密封、全絕緣、可觸摸式電纜頭，可靠的保證了操作人員的安全。?箱體采用雙層、密封結構，實現防塵、防潮、防凝露，箱內運行環境更穩定。?箱體采用獨特的防腐處理工藝，保證箱體20年不銹蝕。?緊湊型結構，體積小，運輸安裝方便。?外形美觀大方，顏色協調。?高端配置，低端價格；批量生產，經驗豐富。?產品優勢1.體積小、損耗小、噪音小2.全密封、全絕緣3.密封結構4.緊湊型結構5.運輸安裝方便6.外形美觀大方?技術參數

 點擊查看更多

10kV歐式箱變

ZGS組合式變壓器

ZG(F)S系列組合式變壓器(以下簡稱組合變)即美式箱變，它是集受電、饋電及變壓器等器件于一體的成套變配電裝置：將變壓器器身、高壓負荷開關、保護熔斷器等設備放在同一個油箱中（即共箱式）或將變壓器器身與高壓負荷開關、保護用熔斷器等設備放在兩個彼此隔離的油箱中（即分箱式），因而其體積小，結構緊湊；組合變高壓外部引線為全絕緣結構，無需絕緣距離，在操作時以保證人身安全。?產品描述ZG(F)S系列組合式變壓器(以下簡稱組合變)即美式箱變，它是集受電、饋電及變壓器等器件于一體的成套變配電裝置：將變壓器器身、高壓負荷開關、保護熔斷器等設備放在同一個油箱中（即共箱式）或將變壓器器身與高壓負荷開關、保護用熔斷器等設備放在兩個彼此隔離的油箱中（即分箱式），因而其體積小，結構緊湊；組合變高壓外部引線為全絕緣結構，無需絕緣距離，在操作時以保證人身安全。?應用領域廣泛用于于新建小區、綠化帶、公園、車站、碼頭、賓館、工地、機場等場所。?技術特點外形美觀、結構緊湊、體積小、拆裝靈活、方便，全密封，高、低壓部件分隔共置于箱體內，僅相當于同類箱式變體積的1/5～1/3。箱內低壓室留有空間，可供用戶安裝低壓開關、互感器、計量及遠控裝置。安全可靠：獨特的箱體防腐設計和特殊噴漆處理，可廣泛用于各種惡劣環境條件下，如多暴風雨和高污染地區。箱體采用密封設計，免維護。合理布置高低部件分隔安裝，采用高壓接線端子絕緣保護套或肘型電纜插頭，保證了操作安全。變壓器采用插入式熔斷器和后備式熔斷器的雙重保護，插入式熔斷器熔絲為溫度和電流的雙敏熔絲，起過載保護作用；后備式熔斷器熔絲對變壓器起短路保護。高壓負荷開關安裝在變壓器油箱中，開關體積小，可360°方向任意切換，能安全可靠的分斷負荷電流，使用方便，供電可靠性高。變電站投資低：由于組合式變壓器體積小，結構緊湊，集變壓器、低壓設備、計量及測量于一體，無需配電房，進線從電纜溝導入，直接安裝在負荷中心。電纜插頭必要時可帶電插拔，連接方便。降低了變電站投資成本，所以初期投資少，安裝費用低。?　全密封，全絕緣，無需絕緣距離，可靠保證人身安全。?　即可用于環網，又可用于終端，轉換十分方便，提高了供電可靠性。?　過載能力強，允許過載２倍運行２個小時，過載1.6倍運行7個小時。?　肘型電纜接頭，在緊急情況下可作為負荷開關操作，并具有隔離開關的特點，操作方便、靈活。?　采用雙熔絲保護，降低了運行成本。插入式熔斷器熔絲為雙敏熔絲。?　變壓器選用高燃點油，可置于建筑物內，消除火災隱患。?產品優勢1.外形美觀2.結構緊湊3.體積小4.拆裝靈活5.方便6.全密封

 點擊查看更多

ZGS組合式變壓器

…
